PV Next Feuerwehrschalter für die sichere Fernabschaltung

Bei der Planung und Installation der Anlagen sind viele Vorschriften und Empfehlungen zu berücksichtigen. Dazu zählt neben dem Blitz- und Überspannungsschutz auch die Sicherheit von Feuerwehrkräften im Brandfall. Weidmüller hat hierfür besonders kompakte Produkte entwickelt und bietet ein umfangreiches Produktportfolio, das für jede Installation die passende Lösung bereithält.

Gefährdung von Feuerwehrkräften vermeiden

Im Falle eines Hausbrandes muss es schnell gehen – die Sicherheit aller Beteiligten hat jedoch oberste Priorität. Um sich bei den Löscharbeiten nicht zusätzlich in Gefahr zu bringen, trennt die zuständige Feuerwehr zunächst die Stromversorgung des Hauses. Eine PV-Anlage ist von dieser Abschaltung allerdings nicht betroffen und produziert meist weiter Strom. Die Einsatzkräfte können hierdurch erheblich gefährdet sein, zumal die PV-Stringleitungen in Gebäuden während der Stromerzeugung unter hohen Spannungen von bis zu 1.100 Volt stehen. Das gilt insbesondere, wenn Stringleitungen durch die Brandzerstörung freigelegt werden oder die Feuerwehr zur Rettung von Personen Wände durchbrechen muss, in denen Stringleitungen verlegt sind.

Zuverlässige Abschaltung im Brandfall

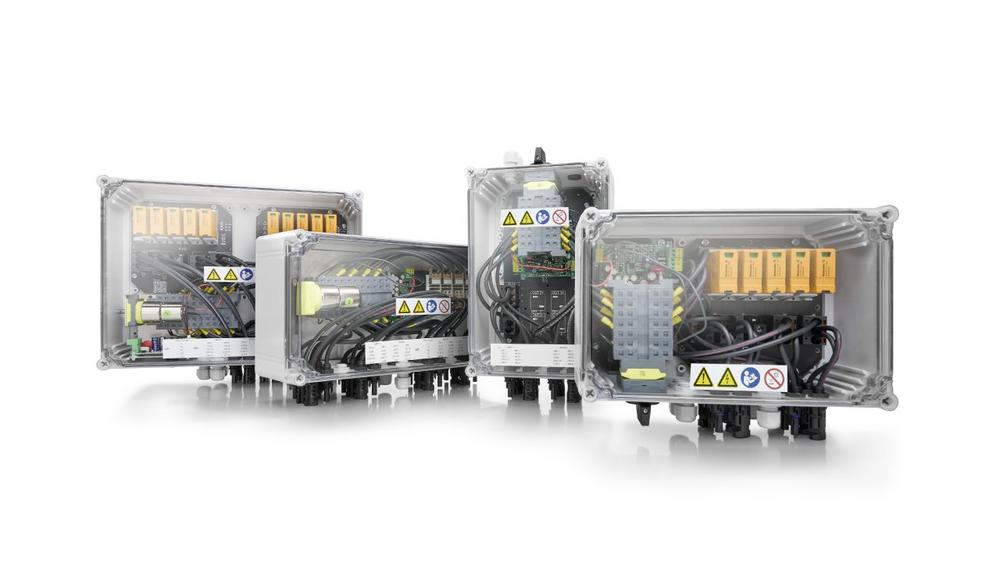

Zum Schutz der Einsatzkräfte werden inzwischen viele PV-Analgen auf Gewerbegebäuden mit einem Feuerwehrschalter ausgerüstet. Das Elektro- und Verbindungstechnikunternehmen Weidmüller hat mit dem Feuerwehrschalter PV Next eine Lösung für die automatische Abschaltung im Brandfall entwickelt. Die kompakte Box ermöglicht es, die DC-Leitungen der PV-Anlage abzuschalten. Sie wird spätestens am Eintrittspunkt der Leitungen in das Gebäude oder vor dem zu schützenden Bereich installiert. Bei der Aktivierung des Feuerwehrschalters schaltet er die Stringleitungen im Gebäude automatisch über einen Lasttrennschalter spannungsfrei. So kann die Feuerwehr sicherer arbeiten. „Der Schalter reagiert automatisch auf die anliegende AC-Spannung“, erläutert Pascal Niggemann, Head of PV Systems Home & Business bei Weidmüller, die Funktion und ergänzt: „Geht die Spannung auf null, weil die Feuerwehr den Notschalter bestätigt, schaltet die Box innerhalb einer Sekunde ab. Ist die Wechselstromversorgung allerdings nur wegen eines Stromausfalls gestört, schaltet sich die Box automatisch wieder ein, sobald erneut 230 Volt anliegen.“

Hohe Flexibilität bei Integration und Installation

Je nach Anforderung und Einsatzgebiet kann festgelegt werden, welche technischen Eigenschaften der Feuerwehrschalter besitzt und wie er in das Gebäude integriert wird. „In der Regel werden die Anforderungen gemeinsam mit der zuständigen Feuerwehr festgelegt und genau dokumentiert, beispielsweise bei der Erarbeitung von Notfallplänen“, erläutert Pascal Niggemann das Vorgehen und fährt fort: „Schließlich müssen die Einsatzkräfte im Notfall wissen, dass es einen Feuerwehrschalter gibt. Auf Wunsch ist auch die Integration in eine Brandmeldeanlage möglich. Der modulare Aufbau von PV Next lässt für die Installation alle möglichen Freiheiten.“

Einfach installiert – doppelt sicher

Die Installation eines Feuerwehrschalters wird zwar von verschiedenen Stellen empfohlen, ist aber seitens des Gesetzgebers nicht vorgeschrieben. Anders sieht das beim Blitz- und Überspannungsschutz aus. Er ist spätestens seit 2019 in allen neuen Gebäuden Pflicht. „Unsere Kunden fragten vermehrt nach einem Produkt, das beide Funktionen vereint. Diesem Bedarf kamen wir nach und entwickelten verschiedene Varianten unseres Feuerwehrschalters – darunter auch mit integriertem Blitz- und Überspannungsschutz“, sagt der Head of PV Systems Home & Business. Beide Funktionen sind platz- und kostensparend in einem einzigen kompakten Gehäuse vereint. „Die kombinierte Lösung bietet einen erheblichen Zeitvorteil:  Die Strings müssen nur einmal angeschlossen und das Gehäuse nur einmal angeschraubt werden“, erläutert Pascal Niggemann und ergänzt:  „Unser Gerät ist dank des Leiterplattendesigns besonders kompakt, übersichtlich, aufgeräumt – und in dieser Form auf dem Mark bisher einzigartig. Auch deshalb wurde unsere Produktfamilie im letzten Jahr mit dem German Design Award in Gold ausgezeichnet.“

Rundumangebot für den Einsatz von PV-Systemen und erneuerbaren Energien

Das PV-Portfolio von Weidmüller stellt passgenaue Lösungen für verschiedenste Stringwechselrichter bereit. Neben dem PV Next Feuerwehrschalter mit und ohne Blitz- und Überspannungsschutz bietet das Elektro- und Verbindungstechnikunternehmen auch Generatoranschlusskästen für Wechselrichter mit einem bis hin zu zwölf MPP an.

Der Feuerwehrschalter ist ein Beispiel dafür, wie das Unternehmen auf die sich rasch verändernden Anforderungen von Planern, Installateuren und Betreibern eingeht. Zum einen durch das sich stetig weiterentwickelnde Angebot an Komponenten, Werkzeugen, Markierern und Steckverbindern im Weidmüller Portfolio – zum anderen durch innovative Produktentwicklungen wie die Wallbox-Familie AC SMART oder die intelligente Lastlademanagement-Lösung SMARTcharge. Seine Produkte und Lösungen für die Bereiche Photovoltaik und erneuerbare Energien präsentiert Weidmüller auf der Intersolar 2024.

[1] Vgl. https://www.solarwirtschaft.de/…
