Novità dal mondo Schneeberger: sistema di misurazione assoluto (SAM)

La nuova Sistema di Misura Assoluto (SAM)

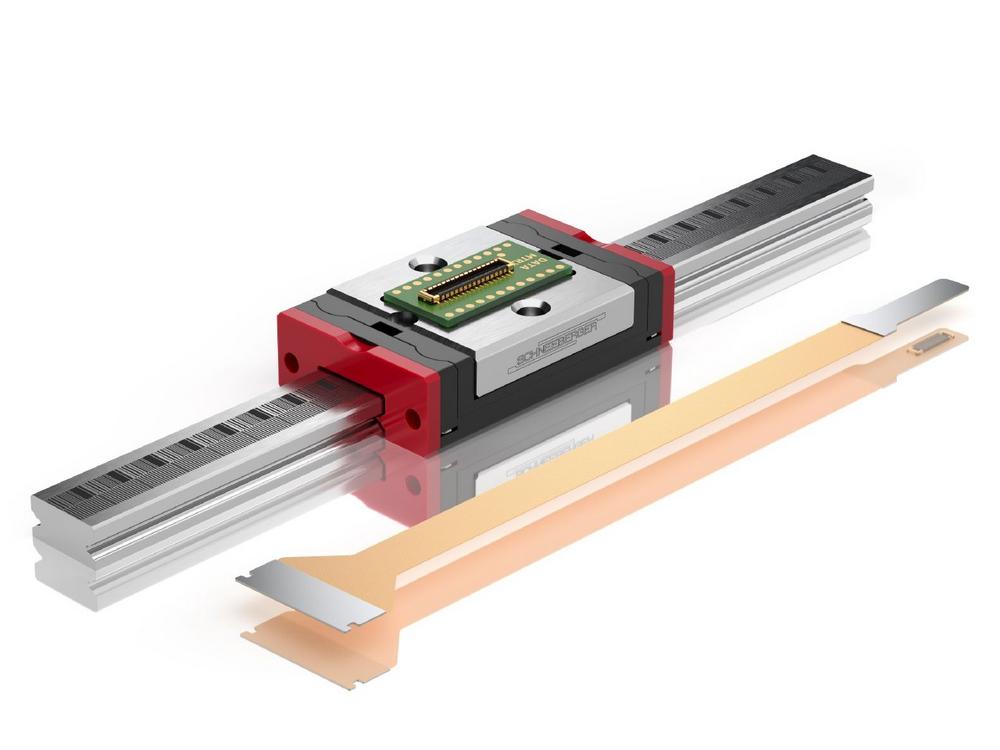

L’esclusivo Sistema di Misura Assoluto (SAM) di Schneeberger rappresenta un altro passo digitale verso le guide lineari miniaturizzate per l’industria 4.0. Guida e misurazione sono integrate in un’unica soluzione di sistema e le funzioni plug & play aprono nuove applicazioni e soluzioni digitali per l’industria macchine utensili. SAM è il più piccolo sistema di misura assoluto integrato disponibile e dispone di funzioni plug & play.

3 interfacce su 5 possono essere utilizzate contemporaneamente: BiSS/SSI, ABZ, UVW, SPI, Sin/Cos analogo. I valori dei parametri tarati memorizzati nella EEPROM interna del sensore, in modo che il carrello possa trovare in modo affidabile la sua ultima posizione. Inoltre, la Scala graduata incisa al laser è direttamente sul binario, consentendo all’utente di avere una rapida visione d’insieme. On <2 µm (3-sigma), SAM è estremamente preciso in termini di posizione e assicura in modo affidabile il processo. SAM è il più piccolo sistema di misura assoluto integrato e disponibile dalla guida lineare miniaturizzata MINIRAIL più piccola. Il sensore è piccolo solo 9,9 x 5,0 x 1,1 mm. Con SAM, la guida e la misurazione assumono una nuova dimensione come soluzione di sistema integrata negli spazi di installazione più ridotti.

Sistema di misurazione delle lunghezze Monorail AMS

Per la costruzione di macchine di alta qualità, movimenti lineari di processo regolari, scorrevoli e privi di gioco, sono irrinunciabili. Questo vale per le applicazioni tecnologiche nei settori della misurazione, dei semiconduttori, della biologia e della medicina, per l’automazione in generale, nonché per il settore delle macchine utensili, per la lavorazione a laser e per molti altri rami dell’industria. Con le pregiate guide Monorail, Schneeberger fornisce una base ottimale per queste applicazioni. Anche dove dove è richiesta una assoluta precisione di posizionamento, la ditta svizzera propone soluzioni all in one con i sistemi di misura integrata AMS a tecnologia magnetoresistiva e disponibili in diverse soluzioni.

Il sistema Monorail AMS è un sistema integrato di misura magnetoresistiva realizzato sulla base delle guide profilate Monorail MR a rulli. Grazie a questa integrazione, è possibile realizzare assi macchina compatti e performanti particolarmente adatti per l’impiego nelle macchine utensili. Per l’utente non sono così necessarie le fasi supplementari di montaggio e regolazione del sistema di misura; si risparmia sui costi di progettazione, produzione e manutenzione delle macchine. Inoltre, l’impiego di AMS comporta vantaggi per la precisione e la sicurezza di processo della macchina.

Un secolo di precisione, innovazione e affidabilità

Da 100 anni la nostra azienda fornisce prodotti di altissima qualità per tutte le movimentazioni lineari, ed è il tuo partner ideale dal concept, durante la progettazione e l’implementazione e oltre. Schneeberger è partner a livello mondiale di OEM dei settori più diversi – dall’industria di macchine utensili a quella dell’energia solare, dei semiconduttori e di elettronica, tecnologia medica e tanti altri. La sua gamma di prodotti include, oltre a guide lineari e guide profilate, sistemi di misurazione, cremagliere, tavole lineari, sistemi di posizionamento, ghisa minerale e viti a ricircolo di sfere.

Ulteriori informazioni:

– SCHNEEBERGER Linear technology | Italy
– Guide lineari profilate con sistemi di misurazione integrati (schneeberger.com)
– MECSPE Bologna, stand B84, padiglione 30
