Bei diesem neuen Rundschalt-Tisch dreht das Bedienpersonal "selbst am Rad".

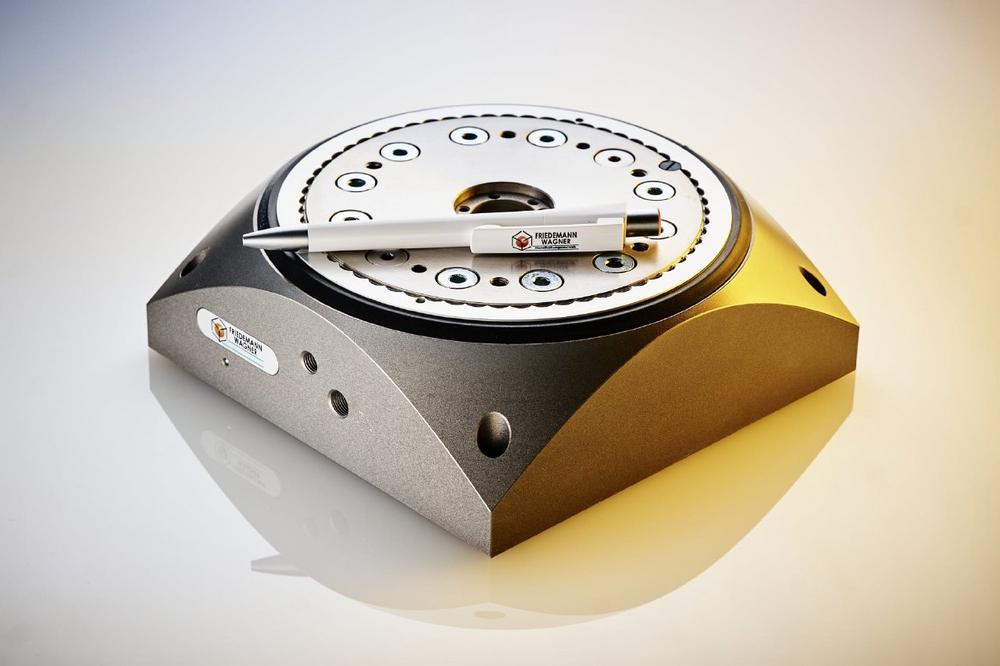

Die Wagner-Rundschalteinheit RSE-6-M (m für manuell) verrastet automatisch in der Endlage.
Die Entriegelung erfolgt im Anschluss an die Bearbeitung des Werkstückes mit einem (!) 3/2- Wegeventil, federrückstellend, per Handauslösung.
Somit muss keine externe Antriebs-Technik vorgehalten werden. Aufwändige Sicherheitselemente, wie eine zyklenbestimmende Zweihandbedienung, entfallen.
Das spart Zeit, Platz, Konstruktionsaufwand und Kosten – der Mensch ist bestimmend.
RSE-6-M ist links- oder rechtsdrehend bestellbar und in Teilungen 2|3|4|6 und 12 verfügbar. Er kann mit einem (!) Umbausatz vom Anwender in andere Teilungen oder die andere Drehrichtung überführt werden.
Ein induktiver M8-Einschraubsensor kann auf Wunsch die Endlage quittieren.
Zur leichten Aufnahme von Werkstücken: der Teller ist in der Mittenbohrung als Passung ausgeführt und verfügt in der Fläche über Gewinde- und Passbohrungen.
Der kompakte Tisch ist an den Kanten mit großen Radien versehen (Handbetrieb) und wiegt knapp 6 kg.
Vorbei die Zeit, in der Konstrukteure für derartige Lösungen mit Lager, Teller, Anschlag und Sensoren etc. eigenständige, separate Konstruktionsprojekte zu bewätigen hatten, die zu allem Übel hohem Dokumentationsaufwand unterliegen.
RSE-6-M
- Antrieb: manuell – selbstverrastendes, patentiertes System
- Entriegelung: pneumatisch
- rechtsdrehend oder linksdrehend
- Drehrichtung vom Kunden umbaubar
- Teilungen: 2/3/4/6 oder 12
- Teilung vom Kunden umbaubar (1 Umbausatz im Zubehör)
- empfohlene max. axial dynamische Last 25kg | 250N
- Massenträgheitsmoment max. 20.000kgcm² – Diagramm in Betriebsanleitung beachten.
- 180 x 180 x 62 mm
- statische Axiallast 4kN @ ø140mm / z. B. für Bearbeitung auf dem Teller
- Tellerzentrum als Paßbohrung ø35H8
- Teller mit Gewindebohrungen 6×60°m, M6, 12mm tief
- Teller mit 2 Passbohrungen ø5H8
- Teilgenauigkeit +/-0,03mm @ ø109mm
- Einbaulage beliebig (Vierpunktlager)
- Gehäuse Al, hart eloxiert
- Befestigung mit Zentriereringen ZR-9 (im Lieferumfang)
- Endlagenquittierung über M8-Sensor, induktiv (Zubehör)
