Bei der konventionellen Verkabelung von elektrischen Motoren, Servoantrieben oder Linieareinheiten/-antrieben ist der Verkabelungsaufwand sehr hoch. Es werden für verschiedene, getrennte Aufgaben jeweils separate Leitungen für Leistung- und Daten/ Signalübertragung eingesetzt. Dieses Verdrahtungskonzept ist nicht nur teuer, sondern auch
platz- und wartungsunfreundlich. Durch den permanent steigenden Kostendruck und die Miniaturisierung der Endgeräte, in Verbindung mit einem steigenden Datenvolumen und hohen Übertragungsgeschwindigkeiten, sind neue Lösungsansätze für mehr Effizienz im Bereich der Verkabelung gefragt.
Beispielhaft ist die Verkabelung der Stromversorgung und Ansteuerung von Motoren und Servoantrieben. Während beim konventionellen Ansatz jeder einzelne Motor separat und aufwendig mit dem Schaltschrank verkabelt wird, sind beim dezentralen Ansatz viele Verbraucher über eine "Daisy Chain" mit einheitlichen Verbindungsleitungen verkettet.

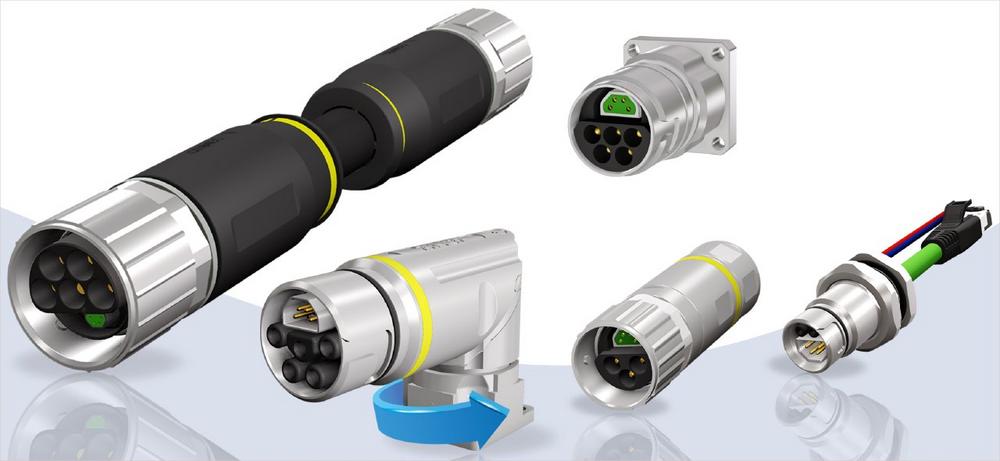

Mit der CONEC Hybrid Serie (B12, B17, B23, B40) ist ein kompaktes Hybridsteckverbindersystem entstanden, welches die Spannungsversorgung und die Datenübertragung nach CAT5 über eine speziell entwickelte Hybridleitung vereint und überträgt. Diese Einkabeltechnik entspricht der modernen Verbindungs- und Schnittstellenverdrahtung.
Mit dem gewinkelten B23-Hybridflansch ist es möglich, Servo-Antriebe mit einer Leistung von über 20 kW mit einer Einkabel-Lösung auszustatten. Durch eine Drehung des Kabelabgangs in 18 Schritten kann der Flansch an die jeweilige Einbausituation in der Maschine angepasst werden und erlaubt eine stressfreie Verbindung der Anschlussleitung unabhängig von der Verlegesituation.
Allen Baugrößen gemeinsam ist das separat geschirmte 4-poliges Datenelement zur Übertragung von Industrial Ethernet nach ISO11801 Class D oder alternativ Signalen mit Stromstärken
bis 4 A.
Vervollständigt wird das Ganze durch eine auf den jeweiligen Anwendungsfall zugeschnittene Anzahl von Leistungskontakten.
Die Verriegelung des Steckverbinders wird mit einem Bajonettschnellverschluß sichergestellt, so dass eine zeitraubende Verschraubung mittels Drehmomentschlüssel entfällt. Durch eine Vierteldrehung wird eine sichere Verbindung und eine IP67-Schutzart erreicht. Wichtig dabei ist, dass das Bajonett nur verriegelt werden kann, wenn die Hybridsteckverbinder komplett gesteckt sind. Die Gefahr eines Ausfalls durch nicht komplett gesteckte oder definiert verschraubte Steckverbinder wird somit stark reduziert.
Unterschiedliche wählbare Codierungen sorgen dafür, dass für verschiedene Einsatzzwecke untereinander unversteckbare Steckverbinder eingesetzt werden können.
Vorteile:
- Platzersparnis durch Übertragung von Daten und Leistung in einem Steckverbinder
- Geringerer Zeitaufwand bei der Steckverbindermontage
- Reduzierter Kabelaufwand
- Kostenersparnis
- Schnelle und sichere Verbindung mittels Bajonettverriegelung
- Schutzart IP67
- Kompakte und robuste Bauform
Anwendungsfelder:
- Antriebstechnik
- Maschinenbau
- Robotik
- Montage- und Fertigungslinien
- Erneuerbare Energien
Seit über 40 Jahren entwickelt, produziert und vermarktet die CONEC Elektronische Bauelemente GmbH hochwertige Steckverbinder, Verbindungs- und Anschlussleitungen sowie Gehäusetechnik. CONEC Produkte finden Ihren Einsatz in der Automatisierungs-, Telekommunikations- und Energietechnik, im Maschinenbau, der Agrarwirtschaft sowie in der Medizintechnik, dem Transportwesen und der Luftfahrtindustrie.
Das Headquarter in Lippstadt verfügt über eine große Forschungs- und Entwicklungsabteilung, einen eigenen Werkzeugbau, eine CNC Präzisionsdreherei und eine Kunststoffspritzgießerei. Als Teil der Amphenol Gruppe partizipiert CONEC von den Wachstums- und Entwicklungschancen eines weltweit tätigen Konzerns und agiert gleichzeitig als mittelständisches Unternehmen flexibel und schnell, um sich den wechselnden Kundenbedürfnissen optimal anzupassen.
Neben einer Vielzahl an Steckverbindern sämtlicher aktueller Standards liegen unsere besonderen Stärken im Bereich der integrierten Umspritzung von Komponenten und Baugruppen sowie in der Entwicklung anwendungsspezifischer Lösungen.
CONEC ist international tätig und mit eigenen Niederlassungen bzw. Produktionsstätten in Kanada, China, Tschechien, Polen und der Slowakei vertreten.
Zum Produktportfolio gehören Steckverbindern aus folgenden Rubriken:
• D-SUB/IP67 D-SUB Steckverbinder
• IP67 RJ45/ USB 2.0/ Mini USB/ Fiber Optic LC Duplex
• CONEC Hybrid Steckverbinder
• Steckverbinder für Land- und Baumaschinen
• Rundsteckverbinder
• PCB Steckverbinder
• kundenspezifische Lösungen
Das Qualitätsmanagementsystem des Unternehmens erfüllt die Anforderungen der internationalen Normen nach DIN EN ISO 9001. CONEC Steckverbinder sind je nach Produktfamilie UL, CSA oder VDE geprüft und zugelassen.
