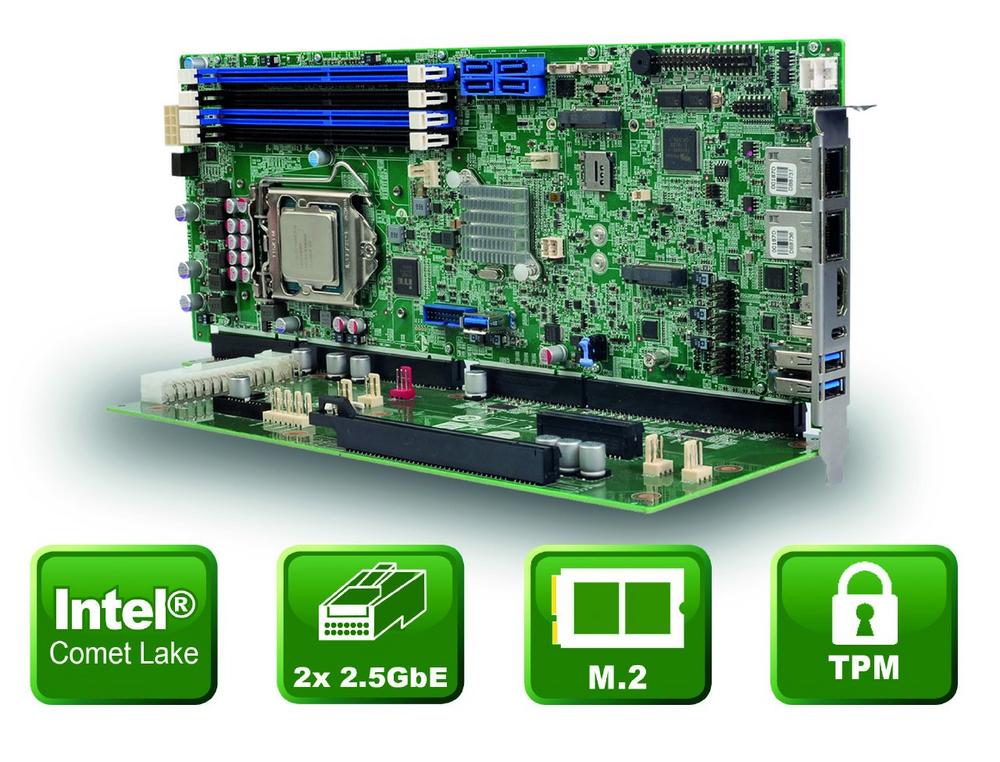

Performante und multitaskingfähige Full-Size PICMG1.3 Slot CPU Karte

Designflexible und vielfältige Systemkombinationen, lassen sich mit den PICMG1.3 Slot CPU Karten von ICP Deutschland zusammenstellen. Mit der neusten Slot CPU Karte PCIE-Q470 erweitert ICP Deutschland das Portfolio um eine performante und multitaskingfähige Variante, die mit den Intel^® Core-I^TM Prozessoren der 10-oder 11ten Generation bestückt werden kann. Die PCIE-Q470 unterstützt hierbei alle Core-I^TM, Celeron^® oder Pentium^® Prozessoren mit bis zu 65 Watt Thermal Design Power. Je nach CPU Wahl stehen hierbei bis zu 10 CPU Kerne und 20 Threads für multitaskingfähige Applikationen parat. Bis zu 128GB DDR4 Arbeitsspeicher lassen sich im Dual-Channel Modus mit bis zu 2933 MHz betreiben. Die Intel® UHD Grafikeinheit liefert auf dem HDMI 1.4 Anschluss eine Auflösung von bis zu 4096×2160 Pixel bei 30 Hz. Die beiden Intel® I225V Netzwerkanschlüsse sind in der Lage Netzwerkgeschwindigkeiten von 2.5Gb zu liefern. Ferner bietet die PCIE-Q470 vier USB3.2 Gen1 (5Gb/s), einen USB3.2 Gen2 (10Gb/s) mit USB Typ C Steckanschluss, einen USB3.2 Gen1 mit 180° USB Typ A Anschluss, sechs USB2.0, zwei RS-232, einen RS-422/485, zwölf digitale EAs, SMBus, I²C sowie eine Audiostiftleiste für das Audio Kit Erweiterungsmodul. Die PCI Express Lanes auf der PCIE-Q470 unterstützen die Betriebsmodi x16, x8+x8 oder x8+x4+x4 und lassen so den Einsatz einer Vielzahl an unterschiedlichen Backplanes zu. Außerdem bietet die PCIE-Q470 einen M.2 2230 Typ-A mit PCIe Gen3 x2 und USB2.0 Signal, einen M.2 3042/3052/2242/2280 mit PCIe Gen3 x2 und USB2.0 Signal und SIM Karten Halter sowie einen M.2 2280/2242 PCIe Gen3 mit x4 Signal Steckplatz für NVME SSDs. Die PCIE-Q470 ist mit Intel® PTT TPM2.0 Funktionalität ausgestattet und unterstützt somit unter anderem auch das Windows 11 Betriebssystem. Darüber hinaus ist die industrielle CPU Karte für einen Betrieb unter Temperaturen von 0°C bis +60°C geeignet. Die vielseitige Auswahl an Backplanes ermöglicht es ICP verschiedenste Ready-to-Use Systeme mit PCIE-Q470, passenden Lüftern und industriellen Speichermedien flexibel nach Kundenwunsch zu assemblieren.

ICP. Industrial Computer Products …by people who care!

Spezifikationen

• PICMG 1.3 CPU Karte für Intel^® Core^TM i9/i7/i5/i3,

Pentium^® oder Celeron^®

• Chipsatz Intel^® Q470/E
• 128GB DDR4 SDRAM Arbeitsspeicher
• Dual 2.5GbE LAN
• USB, COM, SATA 6Gb/s (RAID 0/1/5/10)
• Erweiterungen: drei M.2 Sockel
• 0
• Betriebstemperatur: 0°C ~ +60°C

Anwendungsbereiche/Applikationen

• Industrie PCs
• Workstations
• Kompakte PCs
• Messsysteme

Produktlink:
https://www.icp-deutschland.de/industrie-pc/cpu-boards-cpu-karten/cpu-karten/picmg-1-3-spcie-pcie/pcie-q470-r10.html

Datenblatt:
https://files.icp-deutschland.de/produkte/KA020323/web/icp/PCIE-Q470-datasheet-20220608.pdf
