Korrigierbare grabenlose Rohrverlegung leicht gemacht

Ortbarer Lenkkopf garantiert Zielgenauigkeit

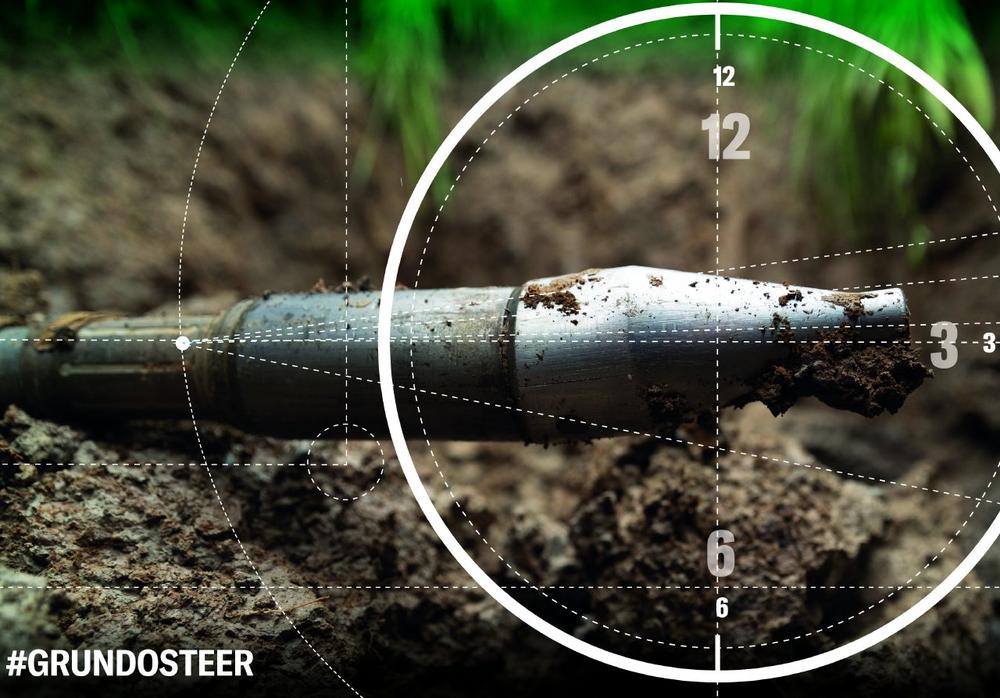

Verfahrenstechnisch ist die Richtpressanlage GRUNDOSTEER zwischen dem ungesteuertem Bodenverdrängungsverfahren mit Erdraketen und dem steuerbaren Horizontalspülbohrverfahren mit Mini-Spülbohranlagen angesiedelt. Wie mit der Erdrakete wird das Ziel mittels Peiloptik anvisiert und der Boden beim Vortrieb verdrängt, hier durch hydraulisches Pressen. Wie beim HDD-Verfahren wird mit dem GRUNDOSTEER zuerst ein Pilotvortrieb entlang der geplanten Trasse erstellt. Dabei wird der ortbare Lenkkopf oberirdisch mit einem Ortungsgerät verfolgt, an dem Abweichungen vom Trassenverlauf abgelesen werden können. Sind Richtungskorrekturen notwendig, kann die Stellung des Lenkkopfes ganz einfach an einer Uhrzeitskala am Positionsverbinder der Gestänge abgelesen und durch Rotation in die gewünschte Richtung geändert werden. Am Ziel angekommen, wird der Kopf durch eine Aufweitung ersetzt und die Erdröhre beim Zurückziehen auf den Durchmesser des anhängenden Rohrs vergrößert. Anders als beim HDD-Verfahren ist der Einsatz von Bohrspülung beim Richtpressen nicht erforderlich.

Günstiger Einstieg in korrigierbare Rohrverlegetechnik

Der Einstieg in das korrigierbare grabenlose Richtpressverfahren ist in mehrfacher Hinsicht leicht. Dank des simplen, aber sehr verlässlichen Steuerungsprinzips und der unkomplizierten Richtungskorrektur können auch weniger erfahrene Bediener Hausanschlüsse oder kurze Unterquerungen im Richtpressverfahren zielgenau herstellen und leicht erste Erfahrungen mit korrigierbaren Verfahren sammeln. Außerdem ist der Investitionsaufwand für den GRUNDOSTEER relativ gering. So können Anwender, die bereits Erdraketen besitzen, ihre vorhandene GRUNDOSCOPE-Peiloptik für die Ausrichtung des GRUNDOSTEER nutzen. Für den Antrieb der Richtpressanlage genügt eine handelsübliche Hydraulikstation, die oft schon im Maschinenpark vorhanden ist. Dass beim Richtpressen auf kostspielige Bohrspülung verzichtet werden kann und ein einfaches Ortungsgerät für die Richtungskontrolle ausreicht, schlägt mit Blick auf die Kosten ebenfalls positiv zu Buche.

Durchdachte Konstruktion in TRACTO-Qualität

Auch die durdachte Konstruktion des GRUNDOSTEER in bewährter TRACTO-Qualität zahlt sich schnell aus. Die Richtpressanlage „Made in Sauerland“ ist auf maximale Langlebigkeit bei hohem Bedienkomfort ausgelegt. So werden beispielweise die eigens konstruierten SIMCON® Gestänge nicht aufwendig verschraubt, sondern über eine simple Bolzenverbindung sicher verbunden. Das Bedienpult kann flexibel an verschiedenen Positionen am Maschinenrahmen befestigt und durch die Höhenverstellung optimal an die Größe des Maschinenbedieners angepasst werden, um bequem im Stehen arbeiten zu können. Die Vorschubgeschwindigkeit wird über einen leichtgängigen Handhebel reguliert. Weitere Vorzüge des GRUNDOSTEER sind ein in Einzelteile zerlegbarer Grundrahmen und ein spezieller Adapter zur sicheren Verspannung der Richtpressanlage in der Baugrube.

Optimal für kurze Unterquerungen und Hausanschlüsse

Der GRUNDOSTEER eignet sich gut für kurze Unterquerungen in dichten Infrastrukturen ohne großen Aufwand und für die schnelle und einfache Herstellung von Hausanschlüssen jeder Art. Die mit nur knapp 1 m Länge und 80 cm Breite sehr kompakte Anlage kann aus einer Grube zum Gebäude oder aus dem Gebäude durch eine Kernbohrung in der Hauswand arbeiten. Für Durchpressung und Rohreinzug stehen satte 130 kN zur Verfügung, denen die Richtpressanlage die Typenbezeichnung PS130 verdankt.

Erste Aufgaben erfolgreich bewältigt

Erste erfolgreiche Einsätze des ‚PS130‘ im In- und Ausland sprechen für sich. So wurde bei einem Einsatz des GRUNDOSTEER für das Versorgungsunternehmen Veolia in der Nähe von Paris eine PEHD-Trinkwasserleitung DN 25 sicher durch ein dichtes Leitungsnetz unter der Eingangshalle eines Gebäudes verlegt. Der Auftraggeber der 4,6 Millionen Menschen im Großraum Paris mit Trinkwasser versorgt, war rundum zufrieden.

In Berlin-Pankow wurden für das Tiefbauunternehmen F+E Tiefbau mit dem GRUNDOSTEER PS130 drei PE-Rohre DA 50 mm im Bündel im Zuge des Breitbandausbaus unter einer Straße verlegt. Da eine Straßenbahn mit zwei Schienensträngen in der Mitte der ‚Breite Straße‘ verlief, war die offene Bauweise keine Option. Der Einsatz einer Erdrakete war aufgrund der geringen Deckung von ca. 1,0 m für die Straßenunterquerung ebenfalls nicht genehmigt. Obwohl Störungen durch die Oberleitungen der Straßenbahn die Ortung erschwerten, hat der Pilotvorrieb mit der Richtpressanlage das Ziel sicher erreicht und das Rohrbündel wurde mit einer Aufweitung DA 125 mm problemlos eingezogen.

Anwender können den GRUNDOSTEER testen

Tiefbauunternehmen, die den GRUNDOSTEER ebenfalls bei einem Ihrer Projekte testen möchten, berät der in ihrer Region zuständigen TRACTO-Vertriebsmitarbeiter gerne.

Eine genaue Beschreibung der Richtpressanlage PS130 mit technischen Daten ist online verfügbar unter:

https://tracto.com/de/Produkte/GRUNDOSTEER-Richtpressanlage
