ATM-Steckverbinder sind eine von der Firma Amphenol entwickelte Steckverbinderserie. Diese Serie ist kompatibel zur Deutsch DTM-Steckverbinderserie.
CONEC konfektioniert und umspritzt die ATM – Ventilsteckverbinder und schafft somit eine Ausführung, die einen optimalen Schutz gegen äußere Einflüsse in rauen Umgebungen bietet.
ATM-Steckverbinder finden Ihren Einsatz nicht nur in der Agar- und ´Fahrzeugtechnik sondern auch in der Prozessautomation sowie der Steuer- und Regelungstechnik.
Der Litzenquerschnitt beträgt bei den Standardartikeln 0,5 mm². Auf Anfrage sind Ausführungen bis zu maximal 1,0 mm² möglich. Die ATM Steckverbinder sind hierbei auf eine maximale Strombelastbarkeit von 7,5 A spezifiziert.
Die ATM Steckverbinderserie ist als Kabel zu Kabelverbindung ausgelegt. Diese verriegelt sicher und werkzeuglos über einen Latch mit dem Gegenstecker, welcher zur Entriegelung gedrückt werden muss. Hierdurch entsteht eine schnelle und sichere Verbindung, welche zusätzlich die Anforderungen nach Schutzgrad IP67 erfüllt.

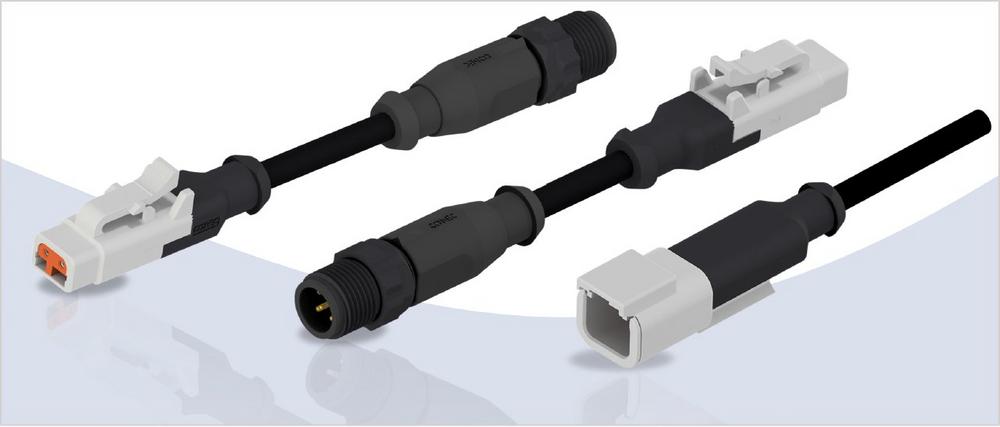

Der umspritzte 2 polige ATM Steckverbinder ist als Stecker sowie Buchse verfügbar. Diese sind sowohl als Anschlussleitung mit offenem Leitungsende, als auch als Verbindungsleitung erhältlich.
Die Anschlussleitungen mit Stecker (ATM06) oder Buchse (ATM04) sind an einem Leitungsende offen und können somit vom Kunden direkt an einen Steckverbinder oder ein System seiner Wahl angeschlossen werden.
Als Standard sind die Ausführungen als Anschlussleitung in den Längen 2, 5 und 10 m erhältlich.
Vorhandene Befestigungsoptionen, die an das Steckergehäuse gesteckt werden, können auch mit der Umspritzung weiterhin genutzt werden.
Die Verbindungsleitungen sind als Standard ebenfalls in den Längen 2, 5 und 10 m verfügbar. Zusätzlich ist hier als kurze Adapterleitung noch die Länge 0,15 m als Standard vorhanden.
Die ATM auf ATM Verbindungsleitungen sind 1:1 verdrahtet. Bei den Verbindungsleitungen mit einem 5-poligem M12 Steckverbinder auf der 2. Seite werden die Kontaktpositionen 4 + 5 belegt.
Weitere Längen, Belegungen und Querschnitte sind auf Anfrage möglich, ebenso wie weitere Steckverbinderoptionen auf Seite 2 der Verbindungsleitung.
Merkmale:
- Kompakte Bauform
- Schutzklasse IP67 im gesteckten Zustand
- Durchgängiger Schutz vom Gehäuse bis in die Leitung
- Einsatz in rauen Umgebungen
- Manipulationssicher
- Geprüfte Konfektion
Anwendungsfelder:
- Land- und Baumaschinen
- Einsatzfahrzeuge
- Straßenbau
Transportindustrie - Steuerungstechnik
- Regelungstechnik
- Prozessautomation
- Energieversorgungen
Seit über 40 Jahren entwickelt, produziert und vermarktet die CONEC Elektronische Bauelemente GmbH hochwertige Steckverbinder, Verbindungs- und Anschlussleitungen sowie Gehäusetechnik. CONEC Produkte finden Ihren Einsatz in der Automatisierungs-, Telekommunikations- und Energietechnik, im Maschinenbau, der Agrarwirtschaft sowie in der Medizintechnik, dem Transportwesen und der Luftfahrtindustrie.
Das Headquarter in Lippstadt verfügt über eine große Forschungs- und Entwicklungsabteilung, einen eigenen Werkzeugbau, eine CNC Präzisionsdreherei und eine Kunststoffspritzgießerei. Als Teil der Amphenol Group partizipiert CONEC von den Wachstums- und Entwicklungschancen eines weltweit tätigen Konzerns und agiert gleichzeitig als mittelständisches Unternehmen flexibel und schnell, um sich den wechselnden Kundenbedürfnisse optimal anzupassen.
Neben einer Vielzahl an Steckverbindern sämtlicher aktueller Standards liegen unsere besonderen Stärken im Bereich der integrierten Umspritzung von Komponenten und Baugruppen sowie in der Entwicklung anwendungsspezifischer Lösungen.
CONEC ist international tätig und mit eigenen Niederlassungen bzw. Produktionsstätten in Kanada, USA, China, Tschechien, Polen und der Slowakei vertreten.
Zum Produktportfolio gehören Steckverbindern aus folgenden Rubriken:
• D-SUB/IP67 D-SUB Steckverbinder
• IP67 RJ45/ USB 2.0/ Mini USB/ Fiber Optic LC Duplex
• CONEC Hybrid Steckverbinder
• Steckverbinder für Land- und Baumaschinen
• Rundsteckverbinder
• PCB Steckverbinder
• kundenspezifische Lösungen
Das Qualitätsmanagementsystem des Unternehmens erfüllt die Anforderungen der internationalen Normen DIN EN ISO 9001. CONEC Steckverbinder sind je nach Produktfamilie UL, CSA oder VDE geprüft und zugelassen.
