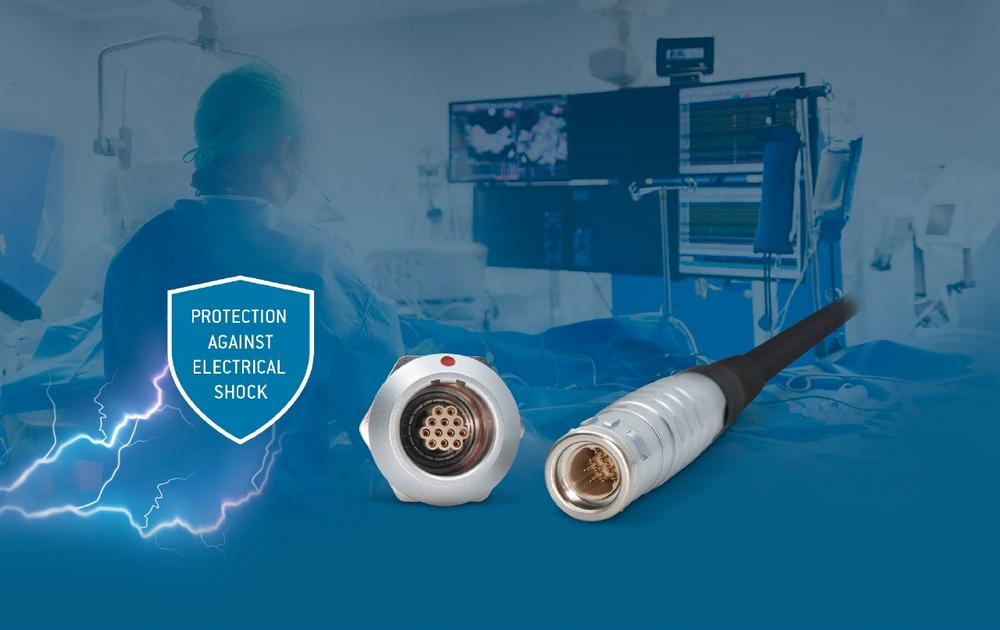

La gamme ODU MINI-SNAP® comprend des inserts spéciaux pour répondre aux exigences de protection de l’utilisateur et du patient tels que décrits dans la norme IEC 60601-1 (2 MOOP/ 2 MOPP). Ces connecteurs sont la solution pour les applications médicales nécessitant un connecteur circulaire métallique.
Les procédures d’homologation des équipements et systèmes électro-médicaux sont donc encore plus complexes qu’elles ne l’étaient avant l’entrée en application de la norme IEC 60601-1. En impliquant ODU dès le début dans le processus de conception, non seulement la gestion des risques est considérablement simplifiée, mais vous réduisez aussi les coûts de développement du produit. Au final, le temps nécessaire aux procédures d’homologation peut être considérablement réduit si les composants des fournisseurs sont déjà entièrement conformes à la norme CEI 60601-1. C’est le cas avec cette extension de la gamme des produits standard d’ODU.
Les principaux avantages de choix d’un connecteur avec un corps métallique pour répondre aux exigences définies dans la norme IEC 60601-1 (2 MOOP/ 2 MOPP) sont les possibilités étendues de blindage électromagnétique et la capacité de résistance mécanique du connecteur. Ces caractéristiques garantissent un fonctionnement sûr et la meilleure qualité de signal possible dans les environnements médicaux les plus exigeants.
Les nouveaux inserts sont disponibles en 3 tailles et offrent les arrangements de contacts suivants (d’autres possibilités de contacts sont disponibles sur demande):
- Taille 1 : 7 contacts à sertir, ∅ 0,7 mm, tension nominale 36 V AC ou CC
- Taille 2 : 12 contacts à sertir, ∅ 0,7 mm, tension nominale 48 V AC ou CC
- Taille 3 : 16 contacts à sertir, ∅ 0,7 mm, tension nominale 48 V AC ou CC
Les inserts sont compatibles avec les connecteurs ODU MINI-SNAP® des séries L et K. Il existe également des possibilités d’inserts avec genre inversé. Les valeurs de tension ci-dessus s’appliquent avec un degré de pollution 2 (IEC 60601-1). La capacité de courant nominale est de 7 A.
Des câbles assemblés spécifiques avec ou sans surmoulage silicone sont également disponibles sur demande.
Ces produits, ainsi que la gamme MEDI-SNAP® d’ODU, renforcent la position d’ODU comme fournisseur de solutions conformes à la norme IEC 60601-1 pour l’industrie électronique médicale.
Les séries ODU MEDI-SNAP® et ODU MINI-MED® sont également conformes à la normes IEC 60601-1.
Consultez notre livre blanc sur la norme IEC 60601-1 en cliquant sur le lien suivant: https://www.odu.de/downloads/whitepapers/
https://www.odu.fr/produits/connecteurs-circulaires/odu-mini-snap/codage-rainure-languette/
ODU est l’un des principaux fournisseurs internationaux de systèmes de connexion et compte quelque 2300 collaborateurs dans le monde. Le siège social du groupe est à Mühldorf am Inn. Il compte par ailleurs d’autres sites de production à Sibiu en Roumanie, Shangaï en Chine et Tijuana à Mexico. L’entreprise regroupe toutes les compétences et technologies clés pour la conception et le développement de connecteurs, les outils et machines, un atelier de moulage par injection, un atelier de découpe, un atelier de tournage, des techniques de traitement de surfaces, des compétences pour le montage et l’assemblage de câbles. Le groupe ODU et ses produits sont présents dans le monde entier grâce à un vaste réseau de vente. Le groupe possède ses propres agences de distribution en Chine, au Danemark, en Allemagne, en France, à Hong Kong, en Italie, au Japon, en Corée, en Roumanie, en Suède, au Royaume-Uni et aux États-Unis, ainsi que de nombreux partenaires commerciaux dans le monde entier. Les connecteurs ODU assurent la transmission fiable de puissance, signaux, données et fluides dans de nombreux domaines d’application exigeants : dans des marchés en expansion tournés vers l’avenir tels que la technique médicale, les technologies militaires, de communication et de sécurité, l’automobile, ainsi que dans l’électronique industrielle et les techniques de mesure et de tests.
