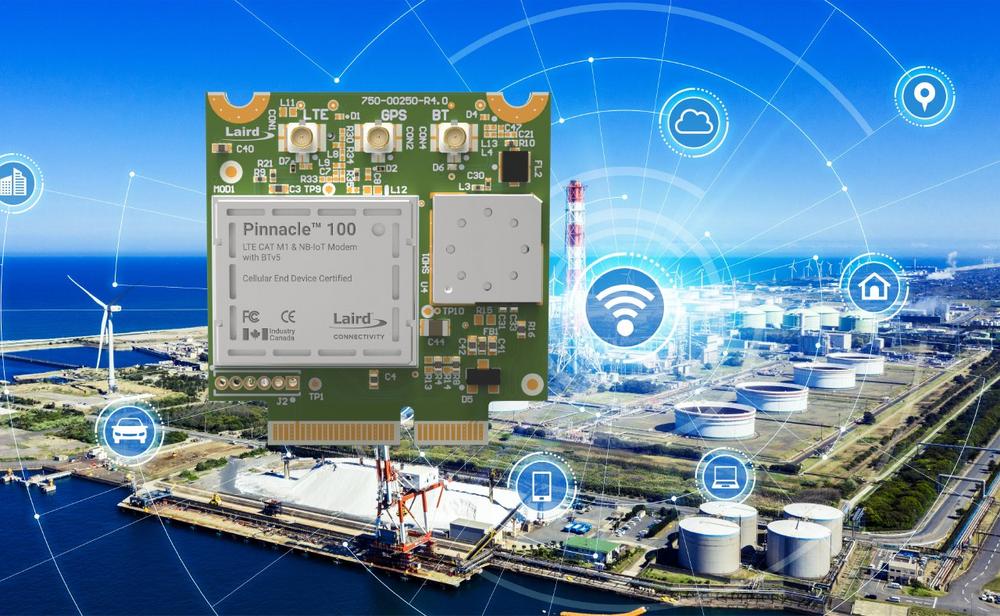

Für den industriellen Einsatz entwickelt, verfügt das Modul über eine vorintegrierte Antenne sowie drei U.FL Konnektoren für eine flexible Antennenwahl. Die weltweiten Funk-Zertifizierungen und LTE-Carrier-Zulassungen sowie verfügbare Starterkits erleichtern den Einstieg.
Stets aktuelle Software dank Firmware- und OTA-Update
Durch ein vorprogrammiertes Firmware-Update per UART oder JTAG Verbindung bleibt die Software auf dem neuesten Stand. Für Module, die nur per Funk angebunden sind, bietet das Pinnacle™ 100 zudem ein OTA- (Over-The-Air) Update über LTE oder Bluetooth.
Das Modem setzt sich aus zwei Funk-Einheiten zusammen.
Der Sierra Wireless HL7800 sorgt für die LTE-Anwendung mit den Bändern 1, 2, 3, 4, 5, 8, 12, 13, 20 und 28. Der Nordic nRF52840 unterstützt neben Bluetooth 5 auch LE Coded für Long-Range-Verbindungen und 2M PHY für einen höheren Datendurchsatz. Zusätzlich lassen sich BLE-Mesh-Netzwerke aufbauen und um kundenspezifische Funktionen erweitern.
Technische Daten:
- Cortex-M4F mit 64 MHz und 1 MB Flash / 256 KB RAM
- Zephyr Real-Time Operating System (RTOS)
- Stecker im Formfaktor M.2 mit UART-, SPI-, QSP-, I2C- und JTAG-Schnittstelle
- Vorintegrierte Antenne, 3 U.FL Konnektoren für LTE, GPS, Bluetooth
- 4FF Nano SIM Kartenslot
Das Pinnacle™ 100 Modul ist für den industriellen Temperaturbereich von -40 bis 85 °C ausgelegt.
Für das sichere Firmware Update sorgt der vorprogrammierte Secure Bootloader von LAIRD Connectivity. Das Modul bietet weltweite Funk-Zertifizierungen und Zulassungen für FCC, IC CE, BT SIG, PTCRB, GCF, AT&T, Verizon.3, 4, 5, 8, 12, 13, 20 und 28.
Entwicklungskits unterstützen einen schnellen Einstieg.
Weitere Informationen stellt LAIRD Connectivity Distributor GLYN auf Anfrage zur Verfügung.
