Funktionale Sicherheit anwenderfreundlich gewährleisten

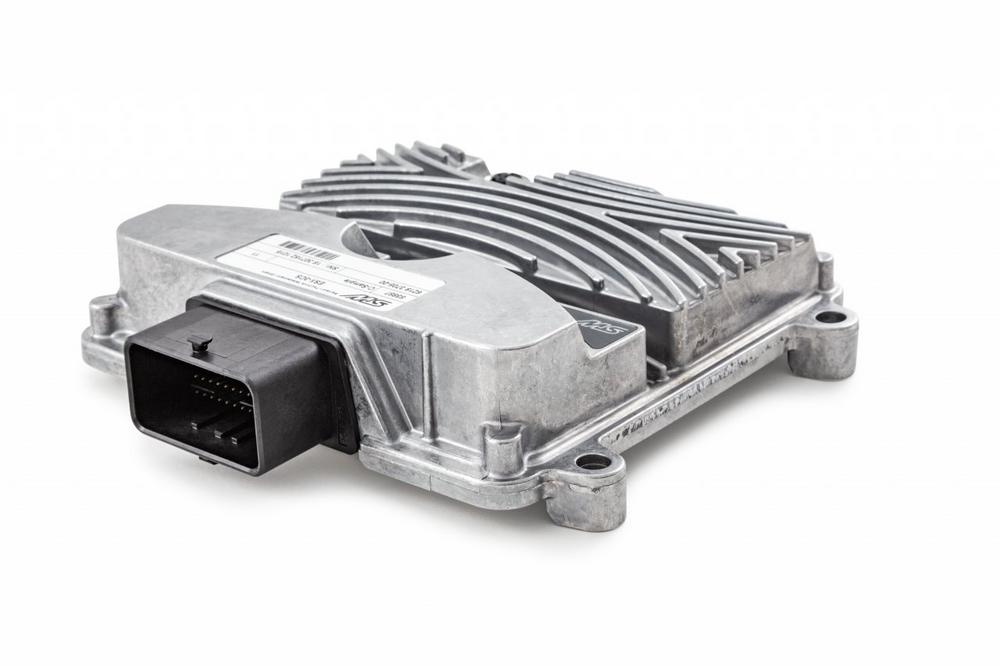

Maschinen müssen sicher sein, stationäre wie mobile. Personen dürfen durch ihren Betrieb nicht zu Schaden kommen, die Funktionale Sicherheit muss gewährleistet sein. Funktional sichere Anwendungen umzusetzen, dabei kann das neue Safety-Release der Steuerung ESX.3cs von STW helfen.

Die Neuentwicklung verbindet Leistungsfähigkeit mit Robustheit: Im robusten Alu-Druckguss-Gehäuse mit Automotive-Steckverbindern arbeitet ein 300 MHz schneller 32-Bit-Microcontroller mit vier MB Flash und acht MB SRAM, bis zu zwei CAN-Schnittstellen, einer seriellen Schnittstelle, Ethernet und LIN-Schnittstelle. Ein zweiter unabhängiger Prozessor überwacht verschiedene Systemspannungen und den Programmablauf. Bei Bedarf schaltet dieser alle Ausgänge über einen zweiten Abschaltweg ab bzw. setzt den Main-Controller in Reset. Digitale und analoge Rücklesungen für nahezu alle Signalzweige erlauben eine umfassende Diagnose des Systems inklusive der Ein- und Ausgänge. Dank dieser Features lassen sich funktional sichere Anwendungen gemäß EN ISO 13849 und IEC 61508 umsetzen.

Für diese sicherheitsgerichteten Anwendungen steht eine Safety-Layer-Programmierschnittstelle zur Verfügung, die mittels Memory-Protection-Unit eine Trennung von sicheren und nicht-sicheren (rückwirkungsfreien) Applikationsteilen ermöglicht. Dies vereinfacht den Aufwand für eine Re-Zertifizierung bei Änderungen an der (nicht-sicheren) Applikationssoftware erheblich. Per Safety-Manual und Diagnose-Bibliothek ist die Erstellung und Pflege einer sicherheitsgerichteten Applikation bequem möglich.

Die Applikationssoftware für die ESX.3cs kann sehr effizient in „C“ erstellt werden. Zahlreiche Komfortfunktionen, wie beispielsweise Stromregler und Rampenfunktionen für Ausgänge oder Frequenzmittelung für Eingänge, sind bereits in der Programmierschnittstelle integriert.

Das Safety-Update kann für bereits im Feld befindliche Steuerungen nachgerüstet werden. Nach Erwerb stellt STW die entsprechenden Software-Bausteine via Cloud zur Verfügung.
