Robust und präzise

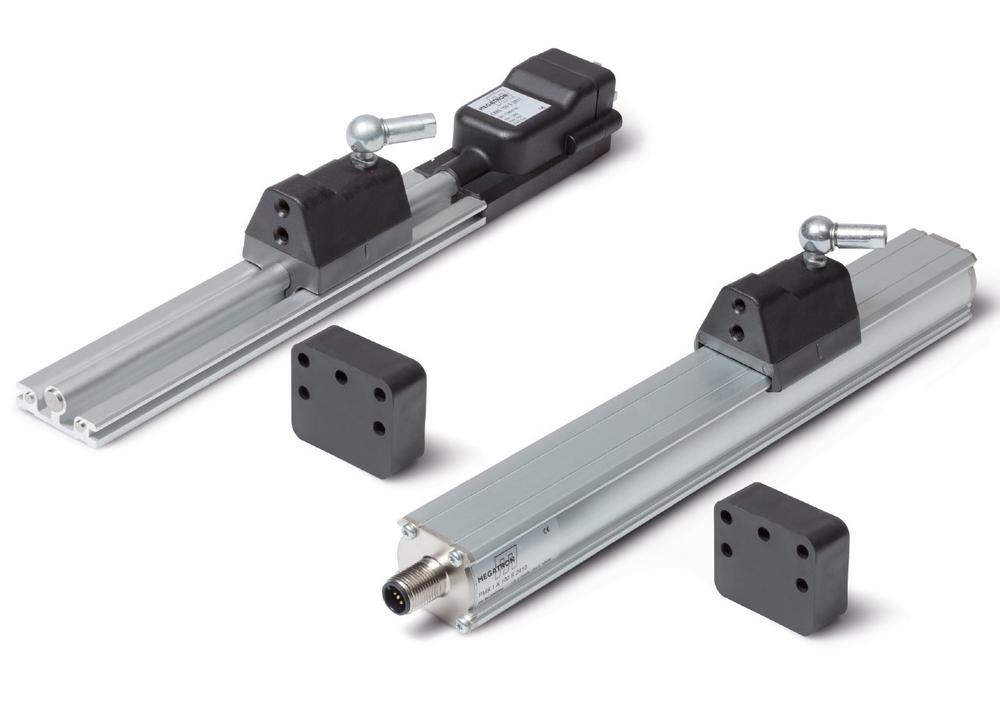

Die magnetostriktiven Weggeber der Serie OMS2 ermöglichen die Positionserfassung in Applikationen mit Messwegen von 50 bis zu 1500 Millimetern, die der Serie PMS2 von 50 bis zu 4000 Millimetern. Die mechanische Erfassung der Linearbewegung erfolgt über einen geführten oder einen freien Positionsgeber. Es können auch zwei oder mehr Positionsgeber auf einem Wegsensor verwendet werden. Die Position des magnetischen Gebers wird als lineares Analogsignal ausgegeben und ist absolut. Auch nach dem Ein- und Ausschalten steht die Positionsrückmeldung sofort zur Verfügung.

Der freie Magnetgeber verträgt seitlichen sowie horizontalen Versatz von bis zu ±2 mm. Der Magnetgeber mit Kugelkupplung gleicht vertikalen und horizontalen Versatz aus. Das vereinfacht die Einbindung in Applikationen mit starken Schock- und Vibrationseinflüssen. Die Sensoren sind in der Schutzart IP67 ausgeführt. Durch den Wegfall der Schubstange und das flache Seitenprofil lassen sie sich auch in flache Bauräume platzsparend integrieren. Die robusten Wegsensoren weisen darüber hinaus eine hohe elektromagnetische Verträglichkeit gemäß der EMV-Richtlinie 2014/30/EU auf. Sie bieten insbesondere Vorteile in der holz-, keramik-, kunststoff- und metallverarbeitenden Industrie – also überall dort, wo eine einwandfreie Funktion in rauen, schock- und vibrationsbelasteten Umgebungen gefordert wird.

Die Signalaufnahme der Sensoren wurde im Vergleich zu den Vorgängermodellen durch eine konstruktive Veränderung der Empfängerspule optimiert. Die Messung erfolgt nach dem Scherwellen-Verfahren. Dabei wird im Messstab ein kurzer Stromimpuls in Lichtgeschwindigkeit (299.792.458 m/s) ausgelöst. Der Stromimpuls erzeugt ein zirkulares Magnetfeld um den Wellenleiter. Der bewegliche Permanentmagnet ist zur Positionsbestimmung knapp über dem Messstab platziert. Die erzeugte Impuls-Magnetwelle trifft auf die magnetisch rechtwinkligen Feldlinien des Permanentmagneten. Die Magnetfelder überlagern sich und es entsteht eine torsional-mechanisch-elastische Dichtewelle (Wiedemann-Effekt) in diesem Bereich im Wellenleiter. Die mechanische Dichtewelle bewegt sich mit Schallgeschwindigkeit von 2850 Metern pro Sekunde zum Signalwandler, der sie in elektrische Signale umwandelt (Faraday’scher Effekt). Zwischen dem erzeugten Stromimpuls und der Ankunft der Dichtewelle in der Elektronik werden die benötigte Zeit und basierend darauf die Entfernung zum Permanentmagneten ermittelt.

Megatron bietet die berührungslosen Wegaufnehmer in Profilbauweise an. Sie sind universell einsetzbar und lassen sich einfach mit Halterungen direkt an der zu messenden Struktur montieren. Darüber hinaus realisieren die Putzbrunner Elektronik-Spezialisten kundenspezifische Produktanpassungen an den Sensoren.
