Panorama-Fassade zum Verschieben

Elche liegt in der spanischen Provinz Alicante inländisch der Costa Blanca – die Stadt Elche ist u. a. berühmt für ihre Palmengärten, die zum UNESCO-Kulturerbe gehören. Palmen sind daher auch ein obligatorisches Gestaltungselement auf dem Grundstück der "Vivienda en Elche". Architektonisch wollten Estudio Arn Architectos Bezüge zur Typologie des Landhaus-Baustils der Region herstellen. Elemente ihrer Neuinterpretation sind vor allem das Satteldach und der Einsatz heller Naturstein-Materialien für die inneren und äußeren Böden sowie die Nordfassade. Die traditionsbezogenen Stilmittel setzten sie in einen spannungsreichen Kontrast zu vertikalen Lamellen und Innenraum-Vertäfelungen aus dem afrikanischen Tropenholz Iroko, großflächig verglasten Aluminium-Fassadenelementen und Sichtbeton.

Abgeschirmt nach Norden – offen nach Südwest

Der Grundriss des Hauses besteht aus einem quadratischen Gebäudeteil, an den sich nach Südwesten ausgerichtet ein lang gestreckter Gebäuderiegel anschließt, der im weiteren Verlauf einen 45°-Winkel ausbildet. Die kontrastierend eingesetzte Fassadengestaltung der beiden miteinander verbundenen Gebäudeteile hängt eng mit den jeweiligen Nutzungszonen zusammen. Diskret von Blicken abgeschirmt sind in dem Kubus die Funktionen Schlafen, Ankleide und Sanitär/Bäder untergebracht. Der gewinkelte Riegelbau beherbergt Wohn-, Ess- und Kochbereiche, die alle zu Terrasse, Garten und Pool ausgerichtet sind und Teile des Außenbereichs umschließen.

Der natürliche Lichteinfall in die nördlichen Schlaf- und Sanitärbereiche wird durch Fenster und Fenstertüren hergestellt, die in Teilen auf einen blickgeschützten Lichthof hinausgehen (Schüco AWS 65 BS und Schüco AWS 50 NI). Dieser Lichthof ist, wie weitere Bereiche der Nordfassade, durch den Einsatz von Naturholz-Lamellen und -Gittern von der ansonsten hellen Färbung der Naturstein-Fassadenplatten und Böden kontrastierend abgesetzt.

Viel Lichteinfall über raumhohe, große Systemelemente

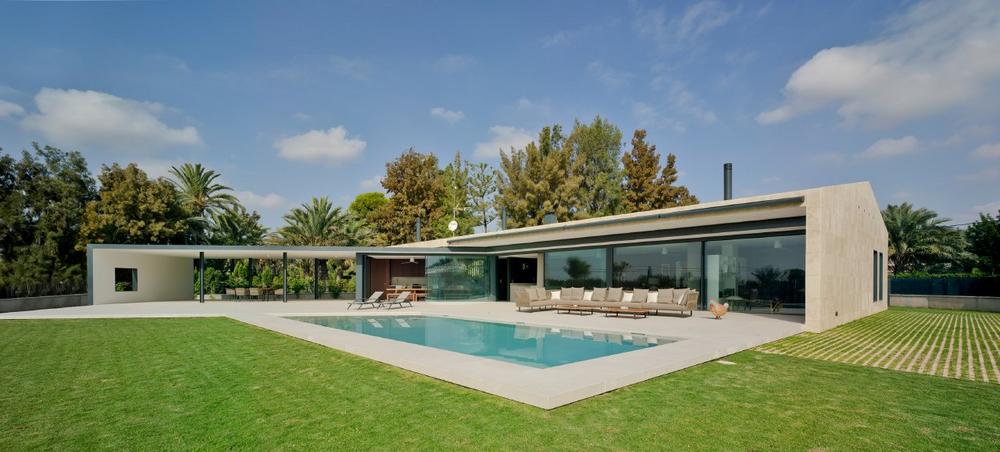

Nach dem ersten, diskret verschlossenen Eindruck, den der Eingangsbereich und die nördlichen Fassadenteile des Hauses hinterlassen, entfaltet sich an der gesamten Südwestfassade ein durchgängiges, völlig transparentes Breitwand-Panorama. Hier besteht ein unbegrenzt freier Blick auf Terrassenlandschaft mit Pool, den Garten und die dem Grundstück angrenzende Landschaft mit vereinzelten geringgeschossigen Wohn- und Nutzbauten. Die Besonderheit an dieser lang gestreckten, geschosshohen Glasfassade besteht in der Möglichkeit, vier ca. 4 m x 3 m große Bereiche über Schiebetüren variabel öffnen zu können. Die Fassade wurde vollständig mit dem Schiebesystem Schüco ASS 77 PD.NI realisiert, dessen filigranes "Panorama Design" ohne jegliche sichtbehindernden Querriegel große geschosshohe Glasflächen ermöglicht. Bodenversenkte Schienensysteme sorgen für barrierefreie Übergänge und lösen überall dort, wo es gerade gewünscht ist, die Raumübergänge von innen nach außen fließend auf.

Spezielle Systemausführung für warme Klimazonen

Milde Winter und warme Sommer – diese mediterranen Klimabedingungen hatten Einfluss auf die Auswahl der Variante und der Konfiguration des Schiebesystems. Speziell für den Einsatz in wärmeren Klimazonen und im Innenbereich bietet Schüco das Schiebesystem ASS 77 PD in der ungedämmten "NI-Variante" an. Diese Systemausführung kam in der Vivienda en Elche in Verbindung mit einem sonnenschutzbeschichteten zweischaligen Isolierglas zum Einsatz. Als Sonderausstattung wurden die Elemente mit Sicherheitsglas für die Klasse RC 2 ausgestattet – eine Anforderung für erhöhte Einbruchhemmung, die auch die verbauten Fenstersysteme Schüco AWS 65 BS und AWS 50.NI erfüllen.

Beratung, Fertigung und Montage durch Schüco Partnerbetrieb

Bei der architektonischen Zielsetzung, die transparenten Teile der Gebäudehülle mit maximalem Glasflächenanteil, größtmöglichen Elementen und geringsten Profilansichtsbreiten zu realisieren, spielte der Verarbeiter eine wichtige Rolle. Der Schüco Partnerbetrieb Novalco Metales, Alicante, beriet die Architekten in der Planungsphase und stellte Ihnen die gestalterischen Möglichkeiten und Elementabmessungen vor, die eine Ausstattung mit dem System Schüco ASS 77 PD bieten würde. Inhaber und Projektleiter Paco Gea Miralles konnte dabei auf seine Erfahrungen mit zahlreichen bereits realisierten Schiebesystemen aus der Schüco ASS-Systemfamilie zurückgreifen. Er bestätigt die Bedeutung dieser Bauform in Spanien: „Aufgrund des warmen Klimas werden in vielen Regionen Spaniens sehr intensiv die Möglichkeiten und Vorteile von Schiebesystemen genutzt. Das gilt für private Wohnhäuser ebenso wie für Fassadenbereiche von Büros in öffentlichen Gebäuden." Nach eigener Aussage hat Novalco Metales bereits die gesamte Angebotspalette der Schüco Schiebesysteme erfolgreich und zur vollen Zufriedenheit der Bauherren verbaut.

Im Falle von Vivienda en Elche kam dem Metallbauer die umfangreiche Erfahrung zugute, zumal Elementgrößen von 3 m x 4 m seitens Planung und Handling keineswegs alltäglich sind. Präzises Aufmaß, sorgfältige Vorfertigung in den Werkstätten und Maßarbeit beim Einkranen vor Ort stellten einen reibungslosen Montageablauf sicher.

Weitere Informationen zu Schüco Schiebetüren unter

www.schueco.de/view

Bautafel

Projekttitel: Einfamilienhaus in Elche, Spanien
Architekt: Estudio Arn Arquitectos, Elche (E)
Verarbeiter Metallbau: Novalco Metales, Alicante (E)
Fertigstellung: 2018

Schüco Systeme im Objekt

Schiebesysteme: Schüco ASS 77 PD.NI
Fenster: Schüco AWS 65 BS und Schüco AWS 50.NI
Eingangstür: Schüco ADS 65 HD
Besonderheiten:
– Tür, Fenster und Schiebesysteme in Sicherheitsklasse RC 2
– Farbbeschichtung der Profile in RAL 7016 matt
