Weidmüller auf der „electronica 2018“ – Halle C2, Stand 334

– Weidmüller OMNIMATE® Power SV-SMT: Effiziente Integration von Power-Stiftleisten in den SMT-Prozess.

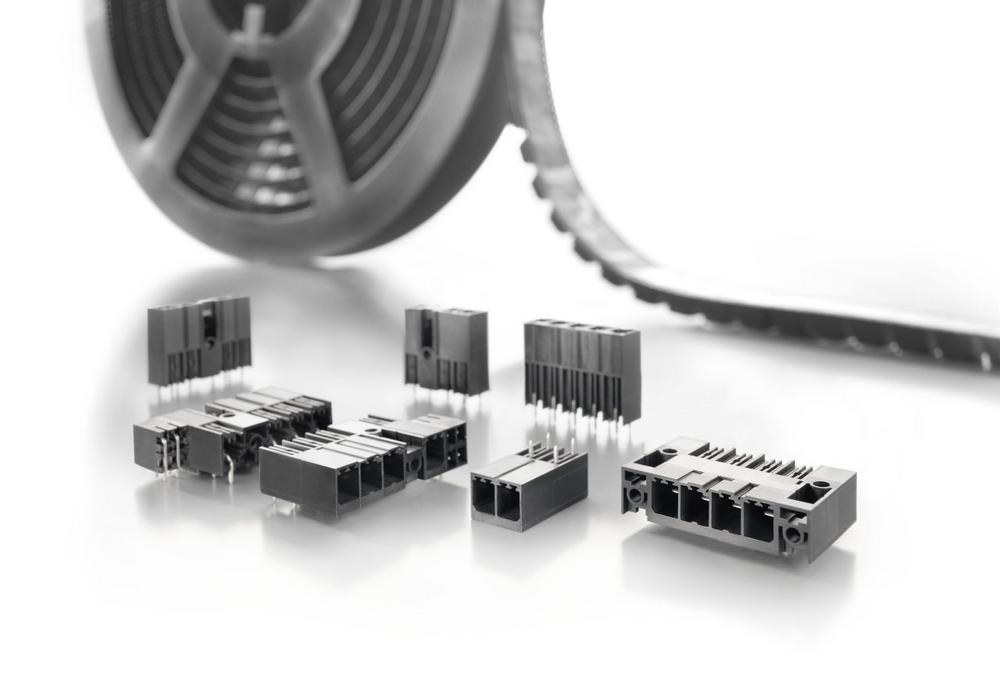

– OMNIMATE® Power Stiftleisten mit THR-Lötanschluss gestatten eine durchgängige SMT-Fertigung.

Die OMNIMATE® Power Stiftleisten SV-SMT erfüllen die Anforderungen an eine vollauto­matische Leiterplatten-Montage per SMT-Lötver­fahren (Reflow-Prozess). Durch die Tape-on-Reel-Verpackung in Standardgurtbreiten ab 24 mm lassen sich die Stiftleisten rationell in einem Fertigungsprozess mit der Baugruppe verarbeiten. Große Ansaugflächen ermöglichen ein si­cheres Ansaugen und präzises Positionieren und Absetzen der Stiftleiste. Sie sind präzise gefertigt, d.h. die Positionstoleranz der Lötstifte erfüllt die Vorgaben der Norm IEC 61760-3. Weidmüller verwendet für seine OMNIMATE® Power Stiftleis­ten SV-SMT einen hochtemperaturfesten Isolierstoff mit hoher Krich­stromfestigkeit (CTI-Wert – Comparative Tracking Index), dadurch haben die Power-Stiftleisten keine Einschränkung im Spannungsbereich, verglichen mit herkömmlichen THT-Produkten. Die Stiftlänge ist für das THR-Lötverfahren (Through-Hole-Reflow-) pro­zessoptimiert. Das komplette Programm der OMNIMATE® Power SV 7.62 Stiftleisten-Familie ist als THR-Version verfügbar. Bestehende THT-Design können problemlos auf die SMT-Produktion mit ihren hohem Automatisierungsgrad umgestellt werden. OMNIMATE® Power SV-SMT Stiftleisten sind Bestandteil des derzeit umfangreichs­ten Produktprogramm, das Weidmüller für den SMT-Prozess anbietet.

Steigende Anforderungen wie Miniaturisierung, hohe Funktionsdichte der Baugrup­pen sowie deren kosteneffiziente Fertigung, haben zu veränderten Prozessen in der Leiterplattenbestückung geführt – das gilt besonders für den Bereich der Leistungs­elektronik. Anstelle der konventionellen Durchsteckmontage (Through Hole Techno­logy, THT) kommt in der Praxis vermehrt die Oberflächenmontage (Surface Mount Technology, SMT) zum Einsatz. Das SMT-Verfahren hat sich mittlerweile als Stan­dard in der Verarbeitung von elektronischen Baugruppen etabliert und hält mittlerweile auch Einzug in die Produktion von Leistungselektronik. Diesen Trend hat Weidmüller mit der OMNIMATE® Power SV-SMT Stiftleisten aufgegriffen. Zur Gewährleistung einer effizienten Bestückung werden die Stiftleisten in Tape-on-Reel-Verpackung für Standardgurtbreiten angeboten. Die Bauteile werden in der pick-and-place-Stadion mit einer Vakuumpipette aus der Bauelemente-Zuführung (Feeder) entnommen und auf die Leiterplatte platziert. Zur sicheren und präzisen Durchführung des Positionsvorgangs verfügen die SMT-Produkte von Weidmüller über eine große Ansaugfläche.

Die OMNIMATE® Power Stiftleis­ten SV-SMT sind aus einem hochtemperaturfesten Isolierstoff gefertigt, so dass sie die hohen Verarbeitungstemperaturen des Reflow-Lötvorgangs überstehen. Eine Formstabilität und Raster­treue ist gewährleistet. Darüber hinaus zeichnet den Isolierstoff eine hohe Kriech­stromfestigkeit (CTI-Wert) aus, deshalb weisen die Stiftleisten keine Einschränkung des Spannungsbereichs auf, verglichen mit herkömmlichen THT-Produkten. Der CTI-Wert sagt aus, bis zu welcher Spannung das Basismaterial keine Leitfähigkeit zeigt.

Die OMNIMATE® Power Stiftleis­ten SV-SMT ermöglichen dem Geräteentwickler im Bereich Leistungselektronik eine große Design-Freiheit sowie Einsparpotenziale bei bestehenden Geräte- bzw. Leiterplattendesigns. Bestehende THT-Design können problemlos auf SMT-Produktion mit hohem Automatisierungsgrad umgestellt wer­den. Da die Stiftleisten in einem Prozess zusammen mit der Baugruppe gefertigt werden kann, ist eine effiziente Leiterplattenfertigung in der Leistungselektronik ge­währleistet. Ein unterbrechungsfreier Fertigungsprozess von der Automatenbestü­ckung bis zur Verlötung ist sichergestellt, das spart Zeit und Kosten.

Als einer der führenden Anbieter und Pionier der Geräteanschlusstechnik bietet Weidmüller das derzeit breiteste Produktprogramm für den SMT-Prozess. An­schlusskomponenten in THR- und SMD-Ausführung ermöglichen hohe Effizienz bei der Gerätefertigung im gesamten Elektronikbereich.

OMNIMATE® – Service

Mit vier Service-Paketen unterstützt der Be­reich OMNIMATE®-Geräteanschluss­technik seine Kunden bei deren Entwick­lung von innovativen Geräten. Zu den Ser­vice-Paketen gehören: Eine umfangreiche Bauteil-Bibliothek für Leiterplat­ten Design-Software, die internetbasierte Auswahlhilfe AppGuide „applikati­onsorien­tierte Produkt­empfehlung“ und der etablierte 72-h-Muster­service. Mit dem Musterservice verlieren Gerätedesigner keine Zeit: Innerhalb von maximal 72 Stun­den liefert Weidmüller Muster seiner Geräteanschlusskomponenten und Elektronik­gehäuse an jeden beliebigen Ort – auch die OMNIMATE ® Power Stift­leisten SV-SMT. Handlingvideos der OMNIMATE® Produkte sind im Weidmüller YouTube Kanal zu finden.

Weidmüller – elektrische Verbindung, Übertragung und Wandlung von Energie, Signalen und Daten im industriellen Umfeld. – Let’s connect.

Zusätzliche Informationen: www.weidmueller.com; www.weidmueller.de/AppGuide

www.weidmueller.de/omnimatewww.weidmueller.com/omnimate
