Weidmüller auf der „electronica 2018“ – Halle C2, Stand 334

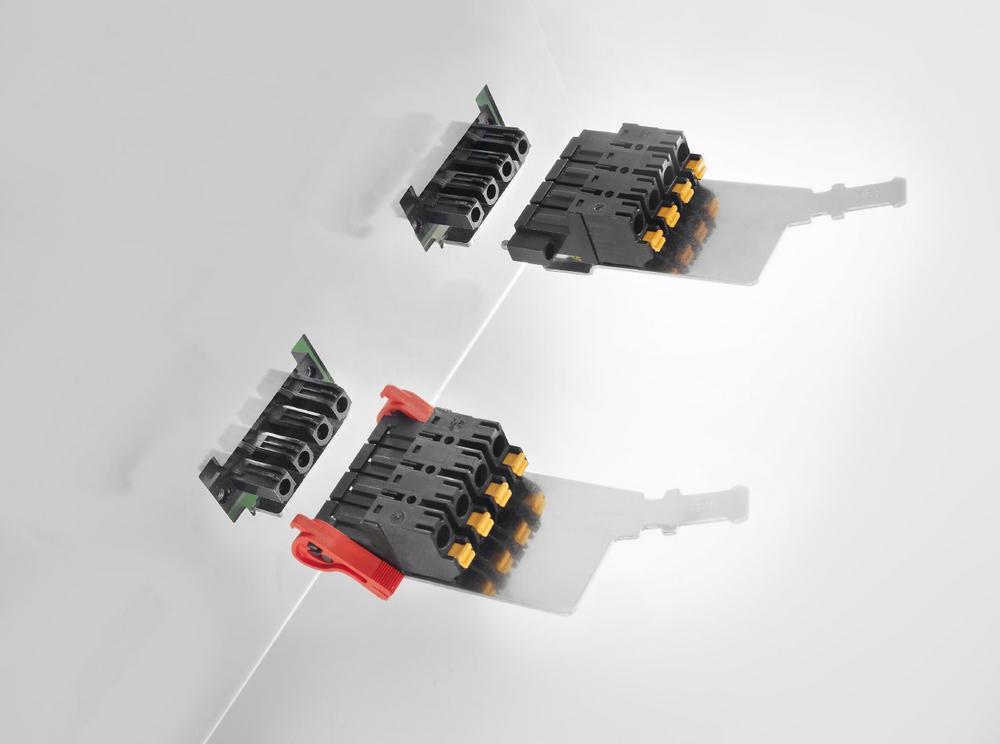

Mit dem Stiftsteckverbinder OMNIMATE^® Power SLF 7.62HP SH offeriert Weidmüller eine innovative Lösung mit steckbarem Schirmblech, für einen berührungsgeschütz­ten Geräteausgang im Bereich Leistungselektronik. Das steckbare Schirmblech ga­rantiert beim Steckvorgang eine sichere Kontaktierung der Schirm­auflage und somit eine hohe EMV-Sicherheit im Power Bereich. Der Stiftsteckver­binder verfügt über eine beidseitige Fingersicherheit, sowohl an der Stift- wie auch an der Buchsenleiste von 3 mm.

Geräte im Bereich der Leistungselektronik und hier speziell der Antriebstechnik, erfordern in der Regel ein berührungsgeschütztes Ausführen der Geräteausgänge. Diese Forderung betrifft speziell Motoranschlüsse oder DC-Zwischenkreise. Die invertierten Varianten sind so konstruiert, dass sie auch ungesteckt beidseitig fin­gersicher sind – das gilt sowohl für Stift- und Buchsenleiste. Aufgrund der beidseiti­gen Fingersicherheit sind keine zusätzlichen Maßnahmen an den Anschlüssen der DC-Zwischenkreise oder Motoren notwendig.

Um eine größtmögliche EMV-Sicherheit zu gewährleisten, gilt es eine sicherere Kon­taktierung der EMV-Schirmauflage zu realisieren, besonders bei Servo-Drives oder Frequenzumrichtern.

Der OMNIMATE^® Power Stiftstecker SLF 7.62HP SH mit steckbarem Schirmblech vereint zwei Vorteile in einem Steckverbinder: einerseits den beidseitigen Berüh­rungsschutz für Leistungsanschlüsse, andererseits eine direkte Kontaktierung des Leitungsschirms an dem Gerät. Das Schirmblech ist aus speziellem EMV-Feder-Kontaktband gefertigt. Es sorgt für eine großflächige, dauerhafte sowie vibrationssi­chere Schirmanbindung zum Metallgehäuse und somit eine optimale Störableitung. Sie wird durch ein großflächiges Auflegen des Schirmgeflechtes am Ende der Lei­tung gewährleistet. Die Kontaktierung des Leitungsschirms mit dem Metallgehäuse erfolgt über die steckbare Federleiste automatisch und bedienerunabhängig – direkt mit dem Steckvorgang. Aufwändige Vorrichtungen zur Anbringung des Leitungs­schirms entfallen.

Aufgrund des umfassenden Berührungsschutzes, einer beidseitigen Fingersicher­heit von 3 mm, an Stift- und Buchsenleiste, lässt sich der OMNIMATE^® Power Stift­steckverbinder SLF 7.62HP SH auch bei Anwendungen mit Rückspannung gefahr­los einsetzen. Der innovative Stiftsteckverbinder aus der OMNIMATE^® Power Fami­lie ist somit ohne invertiertes Steckgesicht in industrieller Umgebung einsetzbar, besonders an Geräten der Antriebstechnik.

Der OMNIMATE^® Power Stiftstecker SLF 7.62HP SH ist mit dem innovativen PUSH IN-Anschlusssystem ausgestattet. Es überzeugt durch einen sekundenschnellen, intuitiv bedienbaren und vibrationssicheren Leiteranschluss. Das Anschließen ge­schieht werkzeuglos, einfach den ein- oder feindrähtigen Leiter mit aufgecrimpter Aderendhülse bis zum Querschnitt von 2,5 mm² (AWG 14) in die Klemmstelle ein­stecken. Fertig!

Zusätzlich kann der OMNIMATE^® Power Stiftstecker SLF 7.62HP SH mit zwei ver­schiedenen Verriegelungsmechanismen sicher befestigt werden, wahlweise mit ei­nem Schraubflansch oder Löseriegel.

OMNIMATE^® – Service

Mit vier Service-Paketen unterstützt der Be­reich OMNIMATE^®-Geräteanschluss­technik seine Kunden bei deren Entwick­lung von innovativen Geräten. Zu den Ser­vice-Paketen gehören: Eine umfangreiche Bauteil-Bibliothe für Leiterplat­ten Design-Software, die internetbasierte Auswahlhilfe AppGuide „applikati­onsorien­tierte Produkt­empfehlung“ und der etablierte 72-h-Muster­service. Mit dem Musterservice verlieren Gerätedesigner keine Zeit: Innerhalb von maximal 72 Stun­den liefert Weidmüller Muster seiner Geräteanschlusskomponenten und Elektronik­gehäuse an jeden beliebigen Ort – auch die OMNIMATE^® Power SLF 7.62HP SH Stiftsteckverbinder. Handlingvideos der OMNIMATE^® Produkte sind im Weidmüller YouTube Kanal zu finden.

Weidmüller – elektrische Verbindung, Übertragung und Wandlung von Energie, Signalen und Daten im industriellen Umfeld. – Let’s connect.

Zusätzliche Informationen: www.weidmueller.com; www.weidmueller.de/AppGuide

www.weidmueller.de/omnimate;  www.weidmueller.com/omnimate
