Das Fahrzeug ohne Fahrer ist im Stil eines Nahverkehrszuges aufgebaut. Sein konventionell mit luftgefüllten Reifen bestücktes Fahrwerk stammt aus dem Nutzfahrzeugbereich. Ein ergänzendes, speziell konstruiertes Führungssystem überträgt die Lenk- und Seitenkräfte auf eine Führungsschiene am Boden. Der spezielle Einsatz des Achssystems unterscheidet sich bei diesem Transportsystem grundlegend von üblichen Anwendungen der Basisachse. Außerdem ist die maximale Beladung wesentlich höher. „Daher mussten wir alle Lastannahmen und die Lebensdaueranforderung neu definieren. Weder beim Bemessungskonzept noch beim Festigkeitsversuch konnten wir auf Standards zurückgreifen“, erläutert Andreas Herbert, der für das Projekt am Fraunhofer LBF zuständig war.
Um den Betriebseinsatz zu analysieren und zu beschreiben, standen zunächst auf einer Versuchsstrecke des Herstellers Messungen mit einem Prototypenfahrzeug auf dem Programm, darunter waren alle typischen Betriebszustände wie Kurven, Bremsen oder Weichenfahrt. Hierbei wurden vor allem Radkräfte und örtliche Bauteilbeanspruchungen ermittelt. Aus den so gewonnenen Daten und anhand des Strecken- und Betriebsplans der Münchner Strecke konnte das Team des Fraunhofer LBF das dortige Belastungsszenario synthetisch modellieren und die Lebensdaueranforderungen als Basis für den Festigkeitsnachweis inklusive statistischer Sicherheitszuschläge definieren. Später wurden diese vorläufigen Festlegungen durch weitere Messungen auf der originalen Strecke mit einem Serienfahrzeug verifiziert.
Individuelle Versuchseinrichtung für realitätsnahe Simulation

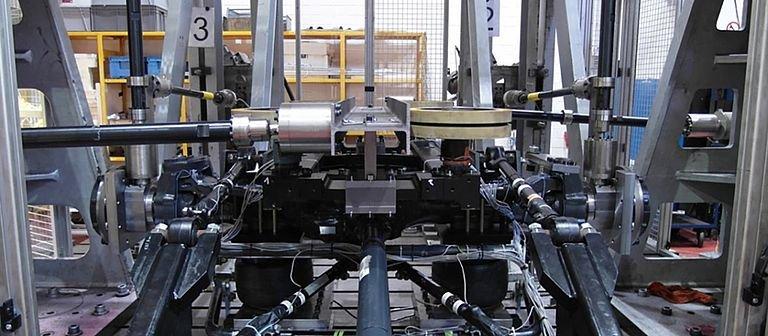

Im Anschluss erfolgte der experimentelle Lebensdauernachweis im Betriebsfestigkeitslabor des Fraunhofer LBF. Dazu bauten die Wissenschaftler eine komplette Achsbaugruppe auf einem hierfür individuell umgerüsteten, servohydraulischen Festigkeitsprüfstand auf und belasteten diese an den Rädern und der Führungseinrichtung mit sechs Hydraulikzylindern in ähnlicher Weise, wie es im realen Betrieb vorkommen würde. Der Belastungsablauf dafür wurde aus den Messdaten gewonnen, indem alle typischen Fahrzustände in einer ausgewogenen Mischung als zeitgeraffte Lastfolge kombiniert wurden. „Auf diese Weise konnten wir die angestrebte Fahrzeuglebensdauer von 30 Jahren bei täglicher Nutzung innerhalb von wenigen Monaten auf dem Prüfstand simulieren“, so Herbert.
Nach dem Versuch wurde die Baugruppe zerlegt. An allen Komponenten konnte das Fraunhofer LBF mittels Farbeindringverfahren nachweisen, dass keine relevanten Schäden oder Risse eingetreten waren. Ein positives Fazit der Zusammenarbeit mit dem Fraunhofer LBF zieht Louis Waroquier, Chief Engineer Bombardier Transportation GmbH: „Dank dieses Festigkeitsversuchs konnte die Eignung des Innovia APM 300-Fahrwerks für 30 Jahre Betrieb am Flughafen in München nachgewiesen werden. Weitere Erkenntnisse sind zum Vorteil der Bombardier-Kunden weltweit in die Innovia APM 300-Produktplattform eingeflossen.“
Für Technologieberatung ausgezeichnet
Den gesamten Nachweisprozess begleitete und überprüfte ein externer Gutachter im Auftrag der Zulassungsbehörde. Darüber hinaus wurde das Projekt in einem internen Vorschlagsverfahren vom Vorstand der Fraunhofer-Gesellschaft für die intensive Technologieberatung ausgezeichnet und prämiert.
Das Fraunhofer LBF in Darmstadt steht seit 80 Jahren für Sicherheit und Zuverlässigkeit von Leichtbaustrukturen. Mit seinen Kompetenzen auf den Gebieten Betriebsfestigkeit, Systemzuverlässigkeit, Schwingungstechnik und Polymertechnik bietet das Institut heute Lösungen für wichtige Querschnittsthemen der Zukunft: Systemleichtbau, Funktionsintegration und cyberphysische maschinenbauliche Systeme. Im Fokus stehen dabei Lösungen für gesellschaftliche Herausforderungen wie Ressourceneffizienz und Emissionsreduktion sowie Future Mobility. Umfassende Kompetenzen von der Datenerfassung im realen betrieblichen Feldeinsatz über die Datenanalyse und die Dateninterpretation bis hin zur Ableitung von konkreten Maßnahmen zur Auslegung und Verbesserung von Material-, Bauteil- und Systemeigenschaften bilden dafür die Grundlage. Die Auftraggeber kommen u.a. aus dem Automobil- und Nutzfahrzeugbau, der Schienenverkehrstechnik, dem Schiffbau, der Luftfahrt, dem Maschinen- und Anlagenbau, der Energietechnik, der Elektrotechnik, der Medizintechnik sowie der chemischen Industrie. Sie profitieren von ausgewiesener Expertise der über 400 Mitarbeiter und modernster Technologie auf mehr als 11 560 Quadratmetern Labor- und Versuchsfläche.
